ASME B 16.5

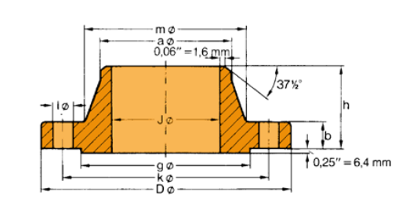

Welding Neck Flanges
600 lb/sq. in.
| Pipe | Flange | Hub | Raised Face | Drilling Template | Approx. Weight | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom. Size | O D in. mm | D in. mm | J in. mm | b in. mm | h in. mm | a in. mm | m in. mm | g in. mm | Number | l in. mm | k in. mm | Pounds Kilo |
| 1⁄2" |
0,84 21,3 |
3,75 95,2 |
To be specified by purchaser |
0,56 14,2 |
2,06 52,3 |
0,84 21,3 |
1,50 38,1 |
1,38 35,1 |
4 |
0,62 15,7 |
2,62 66,5 |
1,9 0,87 |
| 3⁄4" |
1,05 26,7 |
4,62 117,3 |
0,62 15,7 |
2,25 57,2 |
1,05 26,7 |
1,88 47,7 |
1,69 42,9 |
4 |
0,75 19,1 |
3,25 82,6 |
3,2 1,45 |
|
| 1" |
1,315 33,4 |
4,88 123,9 |
0,69 17,5 |
2,44 62,0 |
1,32 33,5 |
2,12 53,8 |
2,00 50,8 |
4 |
0,75 19,1 |
3,50 88,9 |
3,9 1,76 |
|
| 11⁄4" |
1,66 42,2 |
5,25 133,3 |
0,81 20,6 |
2,62 66,5 |
1,66 42,2 |
2,50 63,5 |
2,50 63,5 |
4 |
0,75 19,1 |
3,88 98,6 |
5,5 2,49 |
|
| 11⁄2" |
1,90 48,3 |
6,12 155,4 |
0,88 22,4 |
2,75 69,9 |
1,90 48,3 |
2,75 69,8 |
2,88 73,2 |
4 |
0,88 22,4 |
4,50 114,3 |
7,7 3,49 |
|
| 2" |
2,375 60,3 |
6,50 165,1 |
1,00 25,4 |
2,88 73,2 |
2,38 60,5 |
3,31 84,0 |
3,62 91,9 |
8 |
0,75 19,1 |
5,00 127,0 |
9,6 4,36 |
|
| 21⁄2" |
2,875 73,0 |
7,50 190,5 |
1,12 28,4 |
3,12 79,2 |
2.88 73,2 |
3,94 100,0 |
4,12 104,6 |
8 |
0,88 22,4 |
5,88 149,4 |
14,2 6,43 |
|
| 3" |
3,50 88,9 |
8,25 209,5 |
1,25 31,8 |
3,25 82,6 |
3,50 88,9 |
4,62 117,3 |
5,00 127,0 |
8 |
0,88 22,4 |
6,62 168,1 |
18,8 8,53 |
|
| 31⁄2" |
4,00 101,6 |
9,00 228,6 |
1,38 35,1 |
3,38 85,9 |
4,00 101,6 |
5.25 133,4 |
5,50 139,7 |
8 |
1,00 25,4 |
7,25 184,2 |
23,6 10,7 |
|
| 4" |
4,50 114,3 |
10,75 273,1 |
1,50 38,1 |
4,00 101,6 |
4,50 114,3 |
6,00 152,4 |
6,19 157,2 |
8 |
1,00 25,4 |
8,50 215,9 |
38,3 17,4 |
|
| 5" |
5,563 141,3 |
13,00 330,2 |
1,75 44,5 |
4,50 114,3 |
5,56 141,2 |
7,44 189,0 |
7,31 185,7 |
8 |
1,12 28,4 |
10,50 266,7 |
64,3 29,2 |
|
| 6" |
6,625 168,3 |
14,00 355,6 |
1,88 47,8 |
4,62 117,3 |
6,63 168,4 |
8,75 222,3 |
8,50 215,9 |
12 |
1,12 28,4 |
11,50 292,1 |
76,9 34,9 |
|
| 8" |
8,625 219,1 |
16,50 419,1 |
2,19 55,6 |
5,25 133,4 |
8,63 219,2 |
10,75 273,1 |
10,62 269,7 |
12 |
1,25 31,8 |
13,75 349,3 |
119 53,9 |
|
| 10" |
10,75 273 |
20,00 508,0 |
2,50 63,5 |
6,00 152,4 |
10,75 273,1 |
13,50 342,9 |
12,75 323,9 |
16 |
1,38 35,1 |
17,00 431,8 |
191 86,5 |
|
| 12" |
12,75 323,8 |
22,00 558,8 |
2,62 66,5 |
6,12 155,4 |
12,75 323,9 |
15,75 400,1 |
15,00 381,0 |
20 |
1,38 35,1 |
19,25 489,0 |
227 103 |
|
| 14" |
14,0 355,6 |
23,75 603,3 |
2,75 69,9 |
6,50 165,1 |
14,00 355,6 |
17,00 431,8 |
16,25 412.8 |
20 |
1,50 38,1 |
20,75 527,1 |
269 122 |
|
| 16" |
16,0 406,4 |
27,00 685,8 |
3,00 76,2 |
7,00 177,8 |
16,00 406,4 |
19,50 495.3 |
18,50 469,9 |
20 |
1,62 41,1 |
23,75 603.3 |
374 170 |
|
| 18" |
18,0 457,2 |
29,25 743,0 |
3,25 82,6 |
7,25 184,2 |
18,00 457,2 |
21,50 546,1 |
21,00 533,4 |
20 |
1,75 44,5 |
25,75 654,1 |
499 204 |
|
| 20" |
20,0 508 |
32,00 812,8 |
3,50 88,9 |
7,50 190,5 |
20,00 508,0 |
24,00 609,6 |
23,00 584,2 |
24 |
1,75 44,5 |
28,50 723,9 |
560 254 |
|
| 24" |
24,0 609,6 |
37,00 939,8 |
4,00 101,6 |
8,00 203,2 |
24,00 609,6 |
28,25 717,6 |
27,25 692,2 |
24 |
2,00 40,8 |
33,00 838,2 |
789 358 |
|
