ASME B 16.5

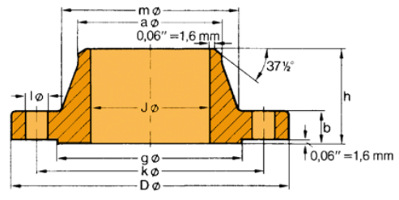

Welding Neck Flanges
150 lb/sq. in.
| Pipe | Flange | Hub | Raised Face | Drilling Template | Approx. Weight | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom. Size | O D in. mm | D in. mm | J in. mm | b in. mm | h in. mm | a in. mm | m in. mm | g in. mm | Number | l in. mm | k in. mm | Pounds Kilo |
| 1⁄2" |
0,84 21,3 |
3,50 88,9 |
0,62 15,7 |
0,44 11,2 |
1,88 47,8 |
0,84 21,3 |
1,19 30,2 |
1,38 35,1 |
4 |
0,62 15,7 |
2,38 60,5 |
1,1 0,48 |
| 3⁄4" |
1,05 26,7 |
3,88 98,6 |
0,82 20,8 |
0,50 12,7 |
2,06 52,3 |
1,05 26,7 |
1,50 38,1 |
1,69 42,9 |
4 |
0,62 15,7 |
2,75 69,9 |
1,6 0,71 |
| 1" |
1,315 33,4 |
4,25 108,0 |
1,05 26,7 |
0,56 14,2 |
2,19 55,6 |
1,32 33,5 |
1,94 49,3 |
2,00 50,8 |
4 |
0,62 15,7 |
3,12 79,2 |
2,2 1,01 |
| 11⁄4" |
1,66 42,2 |
4,62 117,3 |
1,38 35,1 |
0,62 15,7 |
2,25 57,2 |
1,66 42,2 |
2,31 58,7 |
2,50 63,5 |
4 |
0,62 15,7 |
3,50 88,9 |
2,9 1,33 |
| 11⁄2" |
1,90 48,3 |
5,00 127,0 |
1,61 40,9 |
0,69 17,5 |
2,44 62,0 |
1,90 48,3 |
2,56 65,0 |
2,88 73,2 |
4 |
0,62 15,7 |
3,88 98,6 |
3,8 1,72 |
| 2" |
2,375 60,3 |
6,00 152,4 |
2,07 52,6 |
0,75 19,1 |
2,50 63,5 |
2,38 60,5 |
3,06 77,7 |
3,62 91,9 |
4 |
0,75 19,1 |
4,75 120,7 |
5,7 2,58 |
| 21⁄2" |
2,875 73,0 |
7,00 177,8 |
2,47 62,7 |
0,88 22,4 |
2,75 69,9 |
2,88 73,2 |
3,56 90,4 |
4,12 104,6 |
4 |
0,75 19,1 |
5,50 139,7 |
9,1 4,11 |
| 3" |
3,50 88,9 |
7,50 190,5 |
3,07 78,0 |
0,94 23,9 |
2,75 69,6 |
3,50 88,9 |
4,25 108,0 |
5,00 127,0 |
4 |
0,75 19,1 |
6,00 152,4 |
10,8 4,92 |
| 31⁄2" |
4,00 101,6 |
8,50 215,9 |
3,55 90,2 |
0,94 23,9 |
2,81 71,4 |
4,00 101,6 |
4,81 122,2 |
5,50 139,7 |
8 |
0,75 19,1 |
7,00 177,8 |
13,4 6,08 |
| 4" |
4,50 114,3 |
9,00 228,6 |
4,03 102,4 |
0,94 23,9 |
3,00 76,2 |
4,50 114,3 |
5,31 134,9 |
6,19 157,2 |
8 |
0,75 19,1 |
7,50 190,5 |
15,1 6,84 |
| 5" |
5,563 141,3 |
10,00 254,0 |
5,05 128,3 |
0,94 23,9 |
3,50 88,9 |
5,56 141,2 |
6,44 163,6 |
7,31 185,7 |
8 |
0,88 22,4 |
8,50 215,9 |
18,9 8.56 |
| 6" |
6,625 168,3 |
11,00 279,4 |
6,07 154,2 |
1,00 25,4 |
3,50 88,9 |
6,63 168,4 |
7,56 192,0 |
8,50 215,9 |
8 |
0,88 22,4 |
9,50 241,3 |
23,3 10,6 |
| 8" |
8,625 219,1 |
13,50 342,9 |
7,98 202,7 |
1,12 28,4 |
4,00 101,6 |
8,63 219,2 |
9,69 246,1 |
10,62 269,7 |
8 |
0,88 22,4 |
11,75 298,5 |
38,8 17,6 |
| 10" |
10,75 273 |
16,00 406,4 |
10,02 254,5 |
1,19 30,2 |
4,00 101,6 |
10,75 273,1 |
12,00 304,8 |
12,75 323,9 |
12 |
1,00 25,4 |
14,25 362,0 |
53,0 24,0 |
| 12" |
12,75 323,8 |
19,00 482,6 |
12,00 304,8 |
1,25 31,8 |
4,50 114,3 |
12,75 323,9 |
14,38 365,3 |
15,00 381,0 |
12 |
1,00 25,4 |
17,00 431,8 |
80,4 36,5 |
| 14" |
14,0 355,6 |
21,00 533,4 |
To be specified by purchaser |
1,38 35,1 |
5,00 127,0 |
14,00 355,6 |
15,75 400,1 |
16,25 412,8 |
12 |
1,12 28,4 |
18,75 476,3 |
107 48,4 |
| 16" |
16,0 406,4 |
23,50 596,9 |
1,44 36,6 |
5,00 127,0 |
16,00 406,4 |
18,00 457,2 |
18,50 469,9 |
16 |
1,12 28,4 |
21.25 539,8 |
134 60,6 |
|
| 18" |
18,0 457,2 |
25,00 635,0 |
1,56 39,6 |
5,50 139,7 |
18,00 457,2 |
19,88 505,0 |
21,00 533,4 |
16 |
1,25 31,8 |
22,75 577,9 |
151 68,3 |
|
| 20" |
20,0 508 |
27,50 698,5 |
1,69 42,9 |
5,69 144,5 |
20,00 508,0 |
22,00 558,8 |
23,00 584,2 |
20 |
1,25 31,8 |
25,00 635,0 |
186 84,5 |
|
| 24" |
24,0 609,6 |
32,00 812,8 |
1,88 47,8 |
6,00 152,4 |
24,00 609,6 |
26,12 663,4 |
27,25 692,2 |
20 |
1,38 35,1 |
29,25 749,3 |
253 115 |
|
