ASME B 16.5

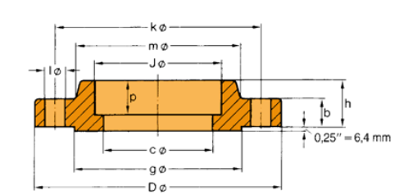

Socket Welding Flanges
600 lb/sq. in.
| Pipe | Flange | Hub | Raised Face | Drilling Template | Approx. Weight | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom. Size | O D in. mm | D in. mm | J in. mm | c in. mm | p in. mm | b in. mm | h in. mm | m in. mm | g in. mm | Number | l in. mm | k in. mm | Pounds Kilo |
| 1⁄2" |
0,84 21,3 |
3,75 95,3 |
0,88 22,4 |
To be specified by purchaser |
0,38 9,7 |
0,56 14,2 |
0,88 22,4 |
1,50 38,1 |
1,38 35,1 |
4 |
0,62 15,7 |
2,62 66,5 |
1,7 0,76 |
| 3⁄4" |
1,05 26,7 |
4,62 117,3 |
1,09 27,7 |
0,44 11,2 |
0,62 15,7 |
1,00 25,4 |
1,88 47,8 |
1,69 42,9 |
4 |
0,75 19,1 |
3,25 82,6 |
2,8 1,29 |
|
| 1" |
1,315 33,4 |
4,88 124,0 |
1,36 34,5 |
0,50 12,7 |
0,69 17,5 |
1,06 26,9 |
2,12 53,8 |
2,00 50,8 |
4 |
0,75 19,1 |
3,50 88,9 |
3,4 1,55 |
|
| 11⁄4" |
1,66 42,2 |
5,25 133,4 |
1,70 43,2 |
0,56 14,2 |
0,81 20,6 |
1,12 28,4 |
2,50 63,5 |
2,50 63,5 |
4 |
0,75 19,1 |
3,88 98,6 |
4,5 2,06 |
|
| 11⁄2" |
1,90 48,3 |
6,12 155,4 |
1,95 49,5 |
0,62 15,7 |
0,88 22,4 |
1,25 31,8 |
2,75 69,9 |
2,88 73,2 |
4 |
0,88 22,4 |
4,50 114,3 |
6,6 3,00 |
|
| 2" |
2,375 60,3 |
6,50 165,1 |
2,44 62,0 |
0,69 17,5 |
1,00 25,4 |
1,44 36,6 |
3,31 84,1 |
3,62 91,9 |
8 |
0,75 19,1 |
5,00 127,0 |
8,1 3,67 |
|
| 21⁄2" |
2,875 73,0 |
7,50 190,5 |
2,94 74,7 |
0,75 19,1 |
1,12 28,4 |
1,62 41,1 |
3,94 100,1 |
4,12 104,6 |
8 |
0,88 22,4 |
5,88 149,4 |
11,8 5,35 |
|
| 3" |
3,50 88,9 |
8,25 209,5 |
3,57 90,7 |
0,81 20,6 |
1,25 31,8 |
1,81 46,0 |
4,62 117,3 |
5,00 127,0 |
8 |
0,88 22,4 |
6,62 168,1 |
15,6 7,06 |
|
