ASME B 16.5

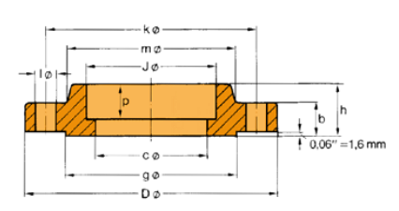

Socket Welding Flanges
150 lb/sq. in.
| Pipe | Flange | Hub | Raised Face | Drilling Template | Approx. Weight | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom. Size | O D in. mm | D in. mm | J in. mm | c in. mm | p in. mm | b in. mm | h in. mm | m in. mm | g in. mm | Number | l in. mm | k in. mm | Pounds Kilo |
| 1⁄2" |
0,84 21,3 |
3,50 88,9 |
0,88 22,4 |
0,62 15,7 |
0,38 9,7 |
0,44 11,2 |
0,62 15,7 |
1,19 30,2 |
1,38 35,1 |
4 |
0,62 15,7 |
2,38 60,5 |
0,9 0,42 |
| 3⁄4" |
1,05 26,7 |
3,88 98,6 |
1,09 27,7 |
0,82 20,8 |
0,44 11,2 |
0,50 12,7 |
0,62 15,7 |
1,50 38,1 |
1,69 42,9 |
4 |
0,62 15,7 |
2,75 69,9 |
1,3 0,59 |
| 1" |
1,315 33,4 |
4,25 108,0 |
1,36 34,5 |
1,05 26,7 |
0,50 12,7 |
0,58 14,2 |
0,69 17,5 |
1,94 49,3 |
2,00 50,8 |
4 |
0,62 15,7 |
3,12 79,2 |
1,8 0,81 |
| 11⁄4" |
1,66 42,2 |
4,62 117,3 |
1,70 43,2 |
1,38 35,1 |
0,56 14,2 |
0,62 15,7 |
0,81 20,6 |
2,31 58,7 |
2,50 63,5 |
4 |
0,62 15,7 |
3,50 88,9 |
2,4 1,07 |
| 11⁄2" |
1,90 48,3 |
5,00 127,0 |
1,95 49,5 |
1,61 40,9 |
0,62 15,7 |
0,69 17,5 |
0,88 22,4 |
2,56 65,0 |
2,88 73,2 |
4 |
0,62 15,7 |
3,88 98,6 |
3,00 1,36 |
| 2" |
2,375 60,3 |
6,00 152,4 |
2,44 62,0 |
2,07 52,6 |
0,69 17,5 |
0,75 19,1 |
1,00 25,4 |
3,06 77,7 |
3,62 91,9 |
4 |
0,75 19,1 |
4,75 120,7 |
4,6 2,10 |
| 21⁄2" |
2,875 73,0 |
7,00 177,8 |
2,94 74,7 |
2,47 62,7 |
0,75 19,1 |
0,88 22,4 |
1,12 28,4 |
3,56 90,4 |
4,12 104,6 |
4 |
0,75 19,1 |
5,50 139,7 |
7,3 3,33 |
| 3" |
3,50 88,9 |
7,50 190,5 |
3,57 90,7 |
3,07 78,0 |
0,81 20,6 |
0,94 23,9 |
1,19 30,2 |
4,25 108,0 |
5,00 127,0 |
4 |
0,75 19,1 |
6,00 152,4 |
8,6 3,90 |
