ASME B 16.5

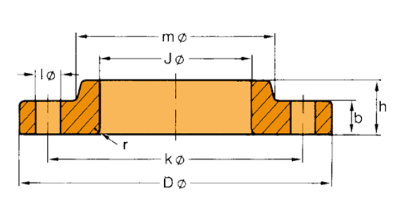

Lap Joint Flanges
300 lb/sq. in.
| Pipe | Flange | Hub | Drilling Template | Approx. Weight | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom. Size | O D in. mm | D in. mm | J in. mm | b in. mm | h in. mm | r in. mm | m in. mm | Number | l in. mm | k in. mm | Pounds Kilo |
| 1⁄2" |
0,84 21,3 |
3,75 95,2 |
0,90 22,9 |
0,56 14,2 |
0,88 22,3 |
0,12 3,0 |
1,50 38,1 |
4 |
0,62 15,7 |
2,62 66,5 |
1,4 0,62 |
| 3⁄4" |
1,05 26,7 |
4,62 117,3 |
1,11 28,2 |
0,62 15,7 |
1,00 25,4 |
0,12 3,0 |
1,88 47,7 |
4 |
0,75 19,0 |
3,25 82,5 |
2,4 1,10 |
| 1" |
1,315 33,4 |
4,88 123,9 |
1,38 35 |
0,69 17,5 |
1,06 26,9 |
0,12 3,0 |
2,12 53,8 |
4 |
0,75 19,0 |
3,50 88,9 |
2,9 1,33 |
| 11⁄4" |
1,66 42,2 |
5,25 133,3 |
1,72 43,7 |
0,75 19,0 |
1,06 26,9 |
0,19 4,8 |
2,50 63,5 |
4 |
0,75 19,0 |
3,88 98,5 |
3,6 1,65 |
| 11⁄2" |
1,90 48,3 |
6,12 155,4 |
1,97 50,0 |
0,81 20,6 |
1,19 30,2 |
0,25 6,4 |
2,75 69,8 |
4 |
0,88 22,3 |
4,50 114,3 |
5,4 2,44 |
| 2" |
2,375 60,3 |
6,50 165,1 |
2,46 62,5 |
0,88 22,3 |
1,31 33,2 |
0,31 7,8 |
3,31 84,0 |
8 |
0,75 19,0 |
5,00 127,0 |
6,2 2,83 |
| 21⁄2" |
2,875 73,0 |
7,50 190,5 |
2,97 75,4 |
1,00 25,4 |
1,50 38,1 |
0,31 7,8 |
3,94 100,0 |
8 |
0,88 22,3 |
5,88 149,3 |
9,4 4,25 |
| 3" |
3,50 88,9 |
8,25 209,5 |
3,60 91,4 |
1,12 28,4 |
1,69 42,9 |
0,38 9,6 |
4,62 117,3 |
8 |
0,88 22,3 |
6,62 168,1 |
12,7 5,78 |
| 31⁄2" |
4,00 101,6 |
9,00 228,6 |
4,10 104,1 |
1,19 30,2 |
1,75 44,4 |
0,38 9,6 |
5,25 133,3 |
8 |
0,88 22,3 |
7,25 184,1 |
16,0 7,27 |
| 4" |
4,50 114,3 |
10,00 254,0 |
4,60 116,8 |
1,25 31,7 |
1,88 47,7 |
0,44 11,1 |
5,75 146,0 |
8 |
0,88 22,3 |
7,88 200,1 |
21,0 9,55 |
| 5" |
5,563 141,3 |
11,00 279,4 |
5,69 144,5 |
1,38 35,0 |
2,00 50,8 |
0,44 11,1 |
7,00 177,8 |
8 |
0,88 22,3 |
9,25 234,9 |
26,9 12,2 |
| 6" |
6,625 168,3 |
12,50 317,5 |
6,75 171,4 |
1,44 36,5 |
2,06 52,3 |
0,50 12,7 |
8,12 206,2 |
12 |
0,88 22,3 |
10,62 269,7 |
34,1 15,5 |
| 8" |
8,625 219,1 |
15,00 381,0 |
8,75 222,2 |
1,62 41,1 |
2,44 61,9 |
0,50 12,7 |
10,25 260,3 |
12 |
1,00 25,4 |
13,00 330,2 |
53,1 24,1 |
| 10" |
10,75 273 |
17,50 444.5 |
10,92 277,4 |
1,88 47,7 |
3,75 95,2 |
0,50 12,7 |
12,62 320,5 |
16 |
1,12 28,4 |
15,25 387,3 |
75,8 34,4 |
| 12" |
12,75 323,8 |
20,50 520,7 |
12,92 328,2 |
2,00 50,8 |
4,00 101,6 |
0,50 12,7 |
14,75 374,6 |
16 |
1,25 31,7 |
17,75 450,8 |
111 50,4 |
| 14" |
14,0 355,6 |
23,00 584,2 |
14,18 360,2 |
2,12 53,8 |
4,38 111,2 |
0,50 12,7 |
16,75 425,4 |
20 |
1,25 31,7 |
20,25 514,3 |
156 70,9 |
| 16" |
16,0 406,4 |
25,50 647,7 |
16,19 411,2 |
2,25 57,1 |
4,75 120,6 |
0,50 12,7 |
19,00 482,6 |
20 |
1,38 35,0 |
22,50 571,5 |
197 89,5 |
| 18" |
18,0 457,2 |
28,00 711,2 |
18,20 462,3 |
2,38 60,4 |
5,12 130,0 |
0,50 12,7 |
21,00 533,4 |
24 |
1,38 35,0 |
24,75 628,6 |
245 111 |
| 20" |
20,0 508 |
30,50 774,7 |
20,20 514,3 |
2,50 63,5 |
5,50 139,7 |
0,50 12,7 |
23,12 587,2 |
24 |
1,38 35,0 |
27,00 685,8 |
302 137 |
| 24" |
24,0 609,6 |
36,00 914,4 |
24,25 615,9 |
2,75 69,8 |
6,00 152,4 |
0,50 12,7 |
27,62 701,5 |
24 |
1,62 41,1 |
32,00 812,8 |
449 204 |
