ASME B 16.5

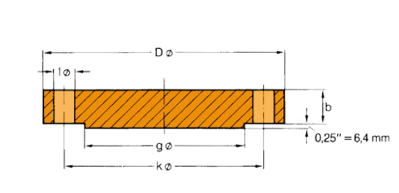

Blind Flanges
600 lb/sq. in.
| Pipe | Flange | Raised Face | Drilling Template | Approx. Weight | ||||
|---|---|---|---|---|---|---|---|---|
| Nom. Size | O D in. mm | D in. mm | b in. mm | g in. mm | Number | l in. mm | k in. mm | Pounds Kilo |
| 1⁄2" |
0,84 21,3 |
3,75 95,3 |
0,56 14,2 |
1,38 35,1 |
4 |
0,62 15,7 |
2,62 66,5 |
1,7 0,76 |
| 3⁄4" |
1,05 26,7 |
4,62 117,3 |
0,62 15,7 |
1,69 42,9 |
4 |
0,75 19,1 |
3,25 82,6 |
2,8 1,28 |
| 1" |
1,315 33,4 |
4,88 124 |
0,69 17,5 |
2,00 50,8 |
4 |
0,75 19,1 |
3,50 88,9 |
3,5 1,60 |
| 11⁄4" |
1,66 42,2 |
5,25 133,4 |
0,81 20,6 |
2,50 63,5 |
4 |
0,75 19,1 |
3,88 98,6 |
4,9 2,23 |
| 11⁄2" |
1,90 48,3 |
6,12 155,4 |
0,88 22,4 |
2,88 73,2 |
4 |
0,88 22,4 |
4,50 114,3 |
7,2 3,25 |
| 2" |
2,375 60,3 |
6,50 165,1 |
1,00 25,4 |
3,62 91,9 |
8 |
0,75 19,1 |
5,00 127,0 |
9,1 4,15 |
| 21⁄2" |
2,875 73,0 |
7,50 190,5 |
1,12 28,4 |
4,12 104,6 |
8 |
0,88 22,4 |
5,88 149,4 |
13,5 6,13 |
| 3" |
3,50 88,9 |
8,25 209,6 |
1,25 31,8 |
5,00 127,0 |
8 |
0,88 22,4 |
6,62 168,1 |
18,6 8,44 |
| 31⁄2" |
4,00 101,6 |
9,00 228,6 |
1,38 35,1 |
5,50 139,7 |
8 |
1,00 25,4 |
7,25 184,2 |
24,2 11,0 |
| 4" |
4,50 114,3 |
10,75 273,1 |
1,50 38,1 |
6,19 157,2 |
8 |
1,00 25,4 |
8,50 215,9 |
38,1 17,3 |
| 5" |
5,563 141,3 |
13,00 330,2 |
1,75 44,5 |
7,31 185,7 |
8 |
1,12 28,4 |
10,50 266,7 |
64,8 29,4 |
| 6" |
6,625 168,3 |
14,00 355,6 |
1,88 47,8 |
8,50 215,9 |
12 |
1,12 28,4 |
11,50 292,1 |
79,5 36,1 |
| 8" |
8,625 219,1 |
16,50 419,1 |
2,19 55,6 |
10,62 269,7 |
12 |
1,25 31,8 |
13,75 349,3 |
130 58,9 |
| 10" |
10,75 273 |
20,00 508,0 |
2,50 63,5 |
12,75 323,9 |
16 |
1,38 35,1 |
17,00 431,8 |
215 97,5 |
| 12" |
12,75 323,8 |
22,00 558,8 |
2,62 66,5 |
15,00 381,0 |
20 |
1,38 35,1 |
19,25 489,0 |
273 124 |
| 14" |
14,0 355,6 |
23,00 584,2 |
2,12 53,8 |
16,25 412,7 |
20 |
1,25 31,7 |
20,25 514,3 |
231 105 |
| 16" |
16,0 406,4 |
27,00 685,8 |
3,00 76,2 |
18,50 469,9 |
20 |
1,62 41,1 |
23,75 603,3 |
471 214 |
| 18" |
18,0 457,2 |
29,25 743,0 |
3,25 82,6 |
21,00 533,4 |
20 |
1,75 44,5 |
25,75 654,1 |
599 272 |
| 20" |
20,0 508 |
32,00 812,8 |
3,50 88,9 |
23,00 584,2 |
24 |
1,75 44,5 |
28,50 723,9 |
769 349 |
| 24" |
24,0 609,6 |
37,00 939,8 |
4,00 101,6 |
27,25 692,2 |
24 |
2,00 50,8 |
33,00 838,2 |
1174 533 |
